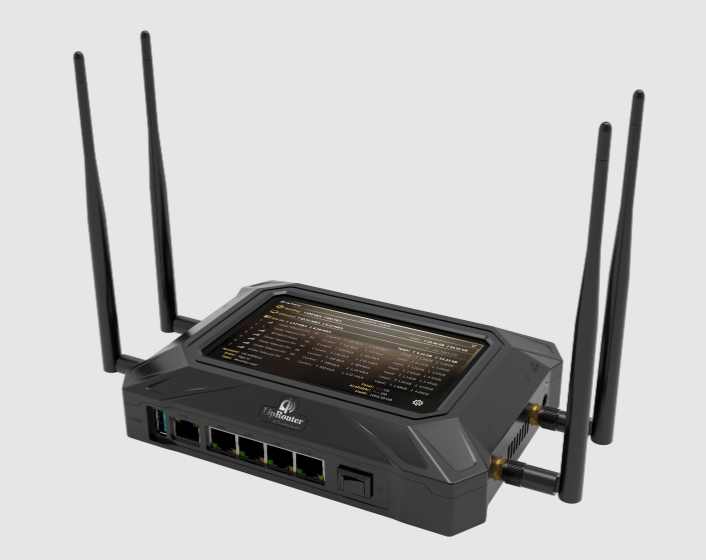

Бондинг роутер Liprouter H7
129000,00 ₽
Бондинг — роутер Liprouter H7 для стабильного интернета
Объединяет интернет до 8 источников интернете — до 7 модемов с сим-картами любых операторов и 1 проводной WAN Ethernet в один быстрый интернет с раздачей через WiFi и/или проводной LAN Ethernet
Работает на вашем собственном сервере в России и др. странах
Мой личный бондинг роутер работает на облачном сервере Reg.ru с параметрами 1 процессор, 1 Гб оперативной памяти и 20 Гб дискового пространства на Ubunu 18.04
Показывает себя как надежное высококачественное оборудование в серьезных проектах
Описание
Параметры устройства
| Функции | 8-канальная связующая сеть) в WIFI и выходной пропускной способности проводной сети |
|
Расширения |
l Алгоритм агрегации на уровне ядра, сверхэффективное наложение многоканальной полосы пропускания. Эффективные алгоритмы обнаружения пропускной способности и контроля перегрузки для полного анализа пропускной способности каждого канала
l Поддержка переадресации портов и предоставление IP-адреса общедоступной сети l Динамическое разделение данных и зашифрованная передача для повышения безопасности личных данных l Один щелчок, чтобы восстановить завод l Онлайн-обновление прошивки |
| Связывание полосы пропускания | До 300 Мбит/с |
| WAN-интерфейс | 1 гигабитный Ethernet-интерфейс |
| Интерфейс локальной сети | 4 интерфейса Gigabit Ethernet |
| Частота Wi-Fi | 2,4 ГГц (ч/г/н) |
| Адаптер | 19 В постоянного тока/2,1 А |
| Напряжение питания | Двойной резервный источник питания постоянного тока, интеллектуальное переключение источника питания,поддержка питания от батареи |
| Экран | 5-дюймовый сенсорный экран |
| Горячий башмак | Встроенное дно，1/4-20 |
| Размер | 186,6*126*43,5 мм |
| Масса | 0,6 кг |
| ОперационнаяТемпература | 0℃ – 45℃ |
| антивибрационный | 5,5~200 Гц |
Диаграмма интерфейса
Монтаж и наладка
- Извлеките LipRouter из упаковки и поместите его на устойчивый рабочий стол.
- Выньте адаптер питания и подключите его к интерфейсу постоянного тока 19 В на левой стороне LipRouter.
- Выньте 4 антенны WIFI и подключите их к 4 антенным интерфейсам WIFI LipRouter. (использовалась только одна антенна)
- Используйте сетевой кабель от Интернета к WAN-интерфейсу LipRouter.
- Включите выключатель питания LipRouter, чтобы запустить устройство. Как показано ниже:
- После входа в основной интерфейс нажмите кнопку со значком «Настройки» в правом нижнем углу, чтобы войти в интерфейс настроек.
- В интерфейсе настроек нажмите кнопку «Привязка учетной записи», введите учетную запись/пароль или отсканируйте QR-код для входа в систему, после чего вы сможете использовать функцию привязки, как показано на рисунке ниже:
- В интерфейсе настроек нажмите кнопку «WAN», вы можете настроить автоматическое или ручное назначение IP-адреса внешней сети.
- В интерфейсе настроек нажмите кнопку «WIFI», вручную введите имя сети и пароль для подключения к точке доступа WIFI и выберите 2,4G и безопасный режим подключения, чтобы поделиться точкой доступа WIFI, как показано на рисунке ниже:
- В интерфейсе настройки нажмите кнопку «LAN», чтобы вручную установить IP-адрес локальной сети.
- После завершения настройки сети соответствующее устройство доступа в Интернет может реализовать функцию передачи данных по сети, подключив точку доступа WIFI или проводной интерфейс к интерфейсу LAN.
- После использования выключите питание LipRouter, извлеките подключенный сетевой кабель, сетевую карту USB 4G, антенну WIFI и положите основное устройство и адаптер питания в коробку.
Программные функции
Интерфейс загрузки
После включения LipRouter его 5-дюймовый сенсорный интерфейс управления выглядит следующим образом:
- Связующая сеть: Мониторинг скорости сети связывающей сети в режиме реального времени с функцией мониторинга агрегированного трафика в реальном времени.
- Проводная сеть: мониторинг скорости проводной сети в режиме реального времени.
- Сеть 4G: мониторинг нескольких скоростей сети 4G и трафика в режиме реального времени, а также поддержка связывания скорости сети 4G и мониторинга трафика.
- Статус склеивания: статус склеивания учетной записи и мониторинг информации о потоке учетной записи.
- Настройка: нажмите кнопку в правом нижнем углу, чтобы войти в интерфейс настроек.
Интерфейс настройки Интерфейс
настройки предоставляет настройки WIFI, настройки WAN, настройки LAN, настройки учетной записи Bonding, тест скорости и (серийный номер устройства, обновление и т. д.) интерфейсы. Интерфейс показан ниже:
Нажмите кнопку в правом нижнем углу, чтобы вернуться к основному интерфейсу.
Управление учетной записью
Нажмите кнопку «Привязка учетной записи» в интерфейсе настроек, чтобы войти в интерфейс управления привязкой учетной записи, как показано на рисунке ниже:
В интерфейсе управления учетной записью вы можете войти в связанную учетную запись, введя учетную запись и пароль, или вы можете войти, отсканировав QR-код, как показано на следующем рисунке:
После входа в систему вы можете получить информацию о типе связанной учетной записи и использовании трафика. Нажмите кнопку внизу, чтобы вернуться к основному интерфейсу настроек.
Управление WIFI
Нажмите кнопку «WIFI» в интерфейсе настроек, чтобы войти в интерфейс управления WIFI, как показано на рисунке ниже:
В интерфейсе управления WIFI вы можете настроить имя сети WIFI и сетевой пароль. Вы можете управлять WIFI, чтобы включить или выключить его, выбрать режим 2.4G и выбрать 3 режима безопасного подключения. После завершения настройки нажмите кнопку «Применить» в правом нижнем углу, чтобы настройка вступила в силу. Нажмите кнопку внизу, чтобы вернуться к интерфейсу настроек.
Управление WAN
Нажмите кнопку «WAN» в интерфейсе настроек, чтобы войти в интерфейс настроек WAN, как показано на рисунке ниже:
В интерфейсе настройки WAN вы можете назначить IP-адрес динамически или установить IP-адрес вручную; после выбора настройки «Статический IP» введите IP-адрес, маску, шлюз и DNS вручную. Нажмите кнопку «Применить», чтобы настройка вступила в силу. Щелкните интерфейс настройки. кнопку внизу, чтобы вернуться к .
Управление локальной сетью
Нажмите кнопку «LAN» в интерфейсе настройки, чтобы войти в интерфейс настройки локальной сети, как показано на рисунке ниже:
Установите параметры подключения к локальной сети в интерфейсе настройки локальной сети и установите «IP-адрес» и «Маска подсети» соответственно. Нажмите кнопку «Применить», чтобы настройки вступили в силу. Нажмите кнопку внизу, чтобы вернуться к основному интерфейсу настроек.
Тест скорости сети
Нажмите кнопку «Тест скорости» в интерфейсе настроек, чтобы войти в интерфейс теста скорости сети, как показано на рисунке ниже:
В интерфейсе проверки скорости сети текущую сеть соединения можно проверить в режиме реального времени, а проверку скорости можно запускать и останавливать отдельно. Нажмите кнопку внизу, чтобы вернуться к интерфейсу настроек.
Информация об устройстве
Нажмите кнопку «О программе» в интерфейсе настроек, чтобы войти в интерфейс информации об устройстве, как показано на рисунке ниже:
В интерфейсе информации об устройстве вы можете просмотреть серийный номер устройства и информацию о версии программного/микропрограммного обеспечения. Если есть новая версия, на интерфейсе есть кнопка обновления для запроса обновления прошивки и обновления программного обеспечения. Нажмите кнопку обновления, и интерфейс появится, как показано ниже:
Нажмите «Перезагрузить», чтобы открыть интерфейс запроса на перезагрузку устройства, и нажмите «Подтвердить», чтобы выполнить программный сброс устройства, как показано на рисунке ниже:
Нажмите «Factory Reset», чтобы открыть интерфейс восстановления заводских настроек, нажмите «Confirm», чтобы восстановить параметры до исходного заводского состояния, как показано на рисунке ниже:
Оригинал инструкции на английском языке: https://manuals.plus/liveplus/h7-liprouter-device-manual#ixzz7RdPvpG4J
Оборудование сложное, дорогое. Свяжитесь со мной по вацапу +79219581010, расскажу и проконсультирую
